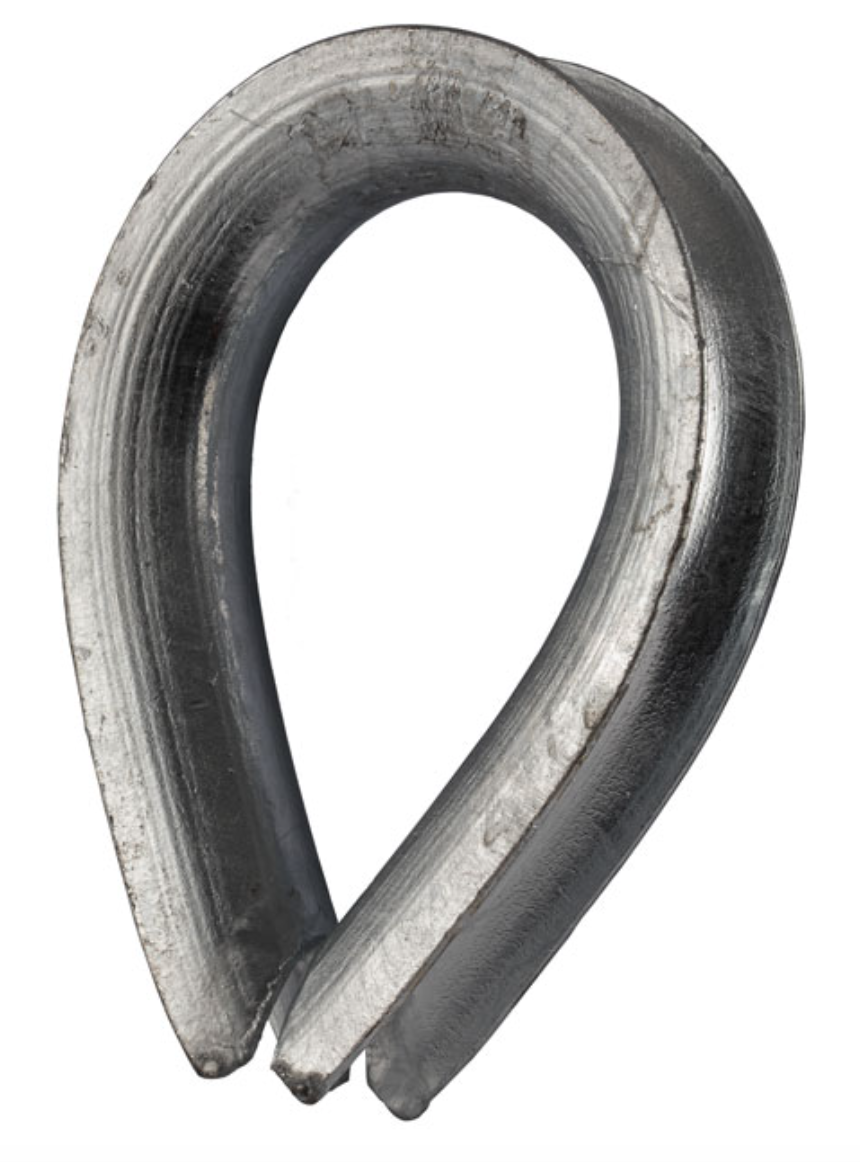

Wire Rope Commercial Thimble
- Mild steel.
- Electro galvanised finish.
- For use with wire and fibre ropes.
- Not for use in lifting applications.
Spec
SKU
|

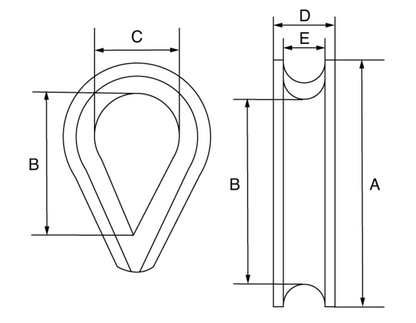

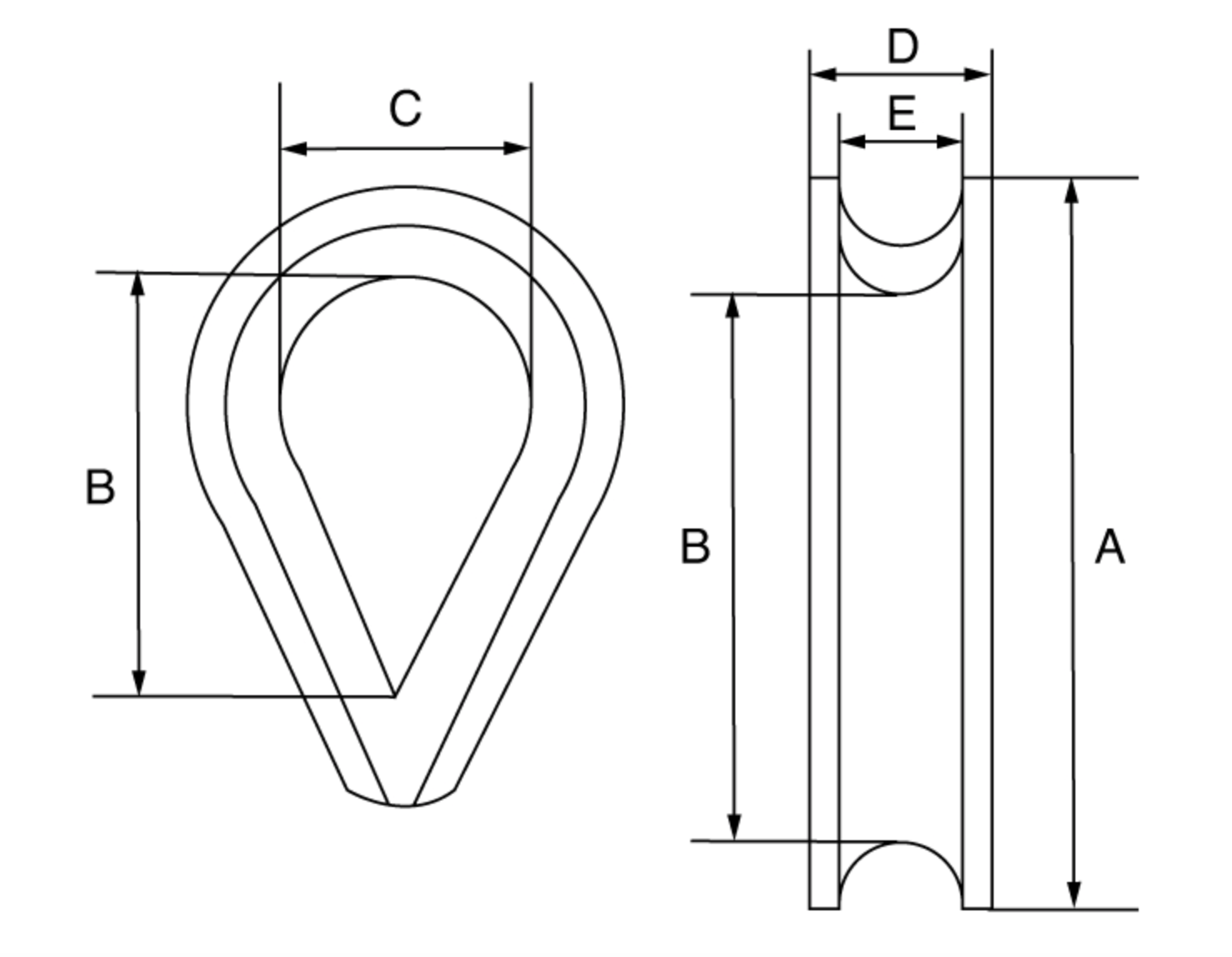

Rope Dia |
A |
B |
C |
D |
E |
Weight |
|
mm |
mm |
mm |
mm |
mm |
mm |
kgs/100 |
286-809-1
|
4 |
30 |
21 |
13 |
7 |
4 |
0.4 |
286-809-2
|
5 |
33 |
23 |
14 |
8 |
5 |
0.8 |
286-809-3
|
6 |
39 |
25 |
16 |
10 |
6 |
1.4 |
286-809-4
|
7 |
43 |
28 |
18 |
11 |
7 |
1.8 |
286-809-5
|
8 |
51 |
38 |
24 |
12 |
8 |
2.8 |
286-809-6
|
10 |
54 |
46 |
30 |
14 |
10 |
4.8 |
286-809-7
|
12 |
76 |
57 |
38 |
18 |
12 |
8 |
286-809-8
|
14 |
82 |
60 |
40 |
20 |
14 |
10 |
286-809-9
|
16 |
89 |
64 |
42 |
22 |
16 |
15 |
286-809-10
|
18 |
102 |
69 |
45 |
26 |
18 |
22 |
286-809-11
|
20 |
115 |
79 |
51 |
28 |
20 |
25 |
286-809-12
|
22 |
127 |
89 |
54 |
30 |
22 |
32 |
286-809-13
|
24 |
140 |
102 |
64 |
34 |
26 |
46 |
286-809-14
|
26 |
152 |
105 |
64 |
34 |
28 |
66 |
286-809-15
|
28 |
165 |
115 |
73 |
38 |
30 |
77 |
286-809-16
|
30 |
178 |
121 |
79 |
44 |
32 |
80 |
286-809-17
|
32 |
203 |
133 |
93 |
46 |
34 |
130 |
